一、产品概述

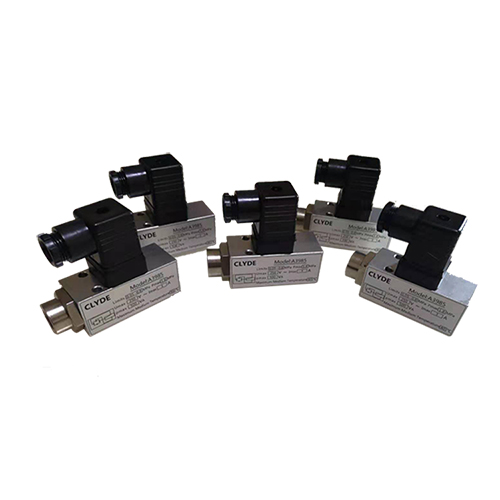

克莱德压力开关A3985是气力输送行业中常用的压力开关元件，它采用高精度、高稳定性能的压力检测电路，再经机械微小调整后的可控处理技术，有效的实现了对介质压力信号的检测、反馈、报警和控制信号输出。通过外围线路的变换压力开关可以行程多种场合、功能的产品形式。它应用范围广泛，它可用于石油、化工、冶金、电力、供水等领域中对各种气体、液体的表压、绝压的测量控制，是工业现场理想的智能化测控仪表。压力开关广泛用于航空航天和军工领域，在系统中采集准确、稳定、安装简便等特点得到了用户的亲睐。

二、技术参数

• 工作粘度：<1X10m/s

• 外壳防护等级：IP65(DIN40050)

• 环境温度：-25~55℃

• 介质温度：-25~80℃

• 接口方向：压力接口垂直向下

• 抗震性能：Max:150m/s

• 重复性误差：≤1.5%

• 触点容量DC 250V 0.2A (阻性) 1250VAmax

• AC 250V 3A (阻性)

三、特点

1. 结构小型空间占有率小；

2. 震性能特别好；结构简单易维护；

3. 接线方便。

四、设定值的调整

1、不可调切换差的控制器设定值调整步骤。举例说明如下：

例：选用0.01~0.2MPa的控制器，要求将压力下降至0.1MPa（上切换值）；

发出触点信号，其操作步骤如下：

1.1 将产品旋入压力校验台的螺纹接口上。注意必须用扳手夹持传感器的平面部分，可有效防止开关壳体与传感器发生相对转动。

1.2 将电缆导线接入插头中，电缆另一头接上万用表。

1.3 将压力加至0.1MPa，此值可以从标准压力计中读出。1.4 松开锁紧螺钉，用5mm内六角螺钉扳手，顺时针旋动设定值调节六角槽，使设定值由小变大，直至开关触点在0.1MPa处切换。
