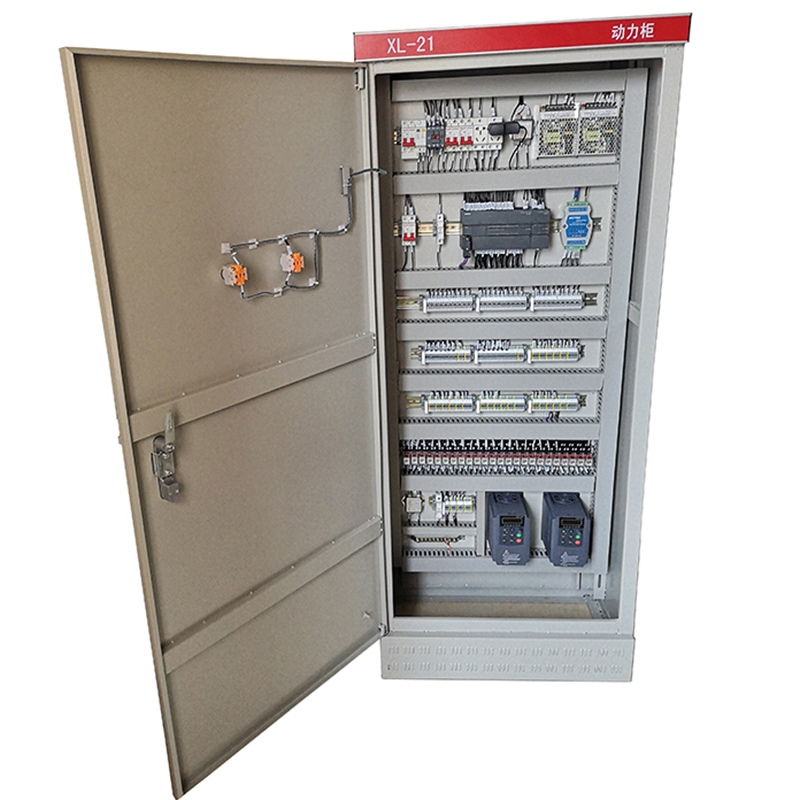

关于北京变频器控制柜设计的几点基础知识你知道多少？下面来了解一下。

1、 散热问题

变频器发热是由内部损耗引起的。在逆变器各部分的损耗中，主电路占98%左右，控制电路占2%。为了保证逆变器的正常可靠运行，要对逆变器进行加热。我们通常用风扇来加热逆变器；变频器内置风扇可带走变频器箱内部散热。如果风机不能正常工作，应立即停止变频器；大功率变频器还需在控制柜上加装风机，控制柜风道设计合理，所有进风口均设置防尘网，排风通畅，避免柜内涡流和固定位置积灰；根据变频器说明书中的通风量选择匹配的风机，风机安装时注意防震。

2、 电磁干扰

1）变频器工作时由于整流和变频，周围干扰电磁波较多。这些高频电磁波对附近的仪器仪表有干扰，会产生高次谐波，通过供电电路进入整个供电网络，从而影响其他仪器仪表。当逆变器功率较大，占整个系统的25%以上时，应考虑控制电源的抗干扰措施。

2）当系统中存在高频冲击负载时，如焊机、电镀电源等，逆变器本身会受到干扰的保护，因此需要考虑整个系统的电能质量。

3、保护问题需要注意以下几点

1）防水防结露：现场放置变频器时，应注意变频器柜上方不应有管法兰或其它泄漏点，变频器附近不应有飞溅的水。总之，现场机柜的防护等级应在IP43以上。

2）防尘：所有进风口均应设防尘网，防止絮状杂物进入。防尘网应设计为可拆卸，以便于清洁和维护。防尘网的网格应根据现场的具体情况确定，防尘网与控制柜的连接处应处理严密。

3）防腐气体：在化工行业，这种情况比较普遍。此时，变频柜可放置在控制室内。

4、 变频器接线规范

信号线和电源线要分开：当使用模拟信号远程控制变频器时，为了减少模拟信号对变频器等设备的干扰，请将控制变频器的信号线与强电电路（主电路和顺序控制电路）分开。距离应大于30厘米。即使在控制柜中，也应保持相同的接线规范。信号机与变频器之间的控制回路长不超过50m。

信号线和电源线分别放置在不同的金属管或金属软管中：如果连接PLC和变频器的信号线没有放置在金属管中，很容易受到变频器和外部设备的干扰；同时，由于变频器没有内置电抗器，变频器的输入、输出电源线会对外界产生较强的干扰，因此，放置信号线的金属管或金属软管应延伸至变频器的控制端子，以确保信号线和电源线完全分离。

1） 模拟控制信号线采用双绞线屏蔽线，导线规格为0.75mm2。接线时注意电缆剥线应尽可能短（约5-7mm），剥线后的屏蔽层应用绝缘胶带包裹，以防屏蔽线与其他设备接触造成干扰。

2） 为了提高接线的简单性和可靠性，建议在信号线上使用条形端子。

5、 变频器运行及相关参数设置

变频器的整定参数很多，每个参数都有选择范围。在使用中，由于个别参数设置不当，变频器不能正常工作。

控制方式：速度控制、俯仰控制、PID控制或其它方式。采用控制方式后，需要根据控制精度进行静态或动态辨识。

小工作频率：即电机的小转速。电机低速运行时，散热性能很差。如果电机长时间低速运转，会导致电机烧毁。而且，在低速时，电缆中的电流也会增加，这也会导致电缆发热。

大工作频率：一般变频器的大频率为60Hz，有的甚至达到400Hz。高频会使马达高速运转。对于普通电机，其轴承不能长时间超额定转速运行。电动机的转子能承受这样的离心力吗。

载频：载频设置越高，谐波分量越高，与电缆长度、电机发热、电缆发热、变频器发热等因素密切相关。

电机参数：变频器在参数中设置电机的功率、电流、电压、转速和大频率，可直接从电机铭牌上获取。

跳频：在某个频率点可能发生共振，特别是当整个设备相对较高时；控制压缩机时，应避免压缩机的喘振点
