一、产品描述

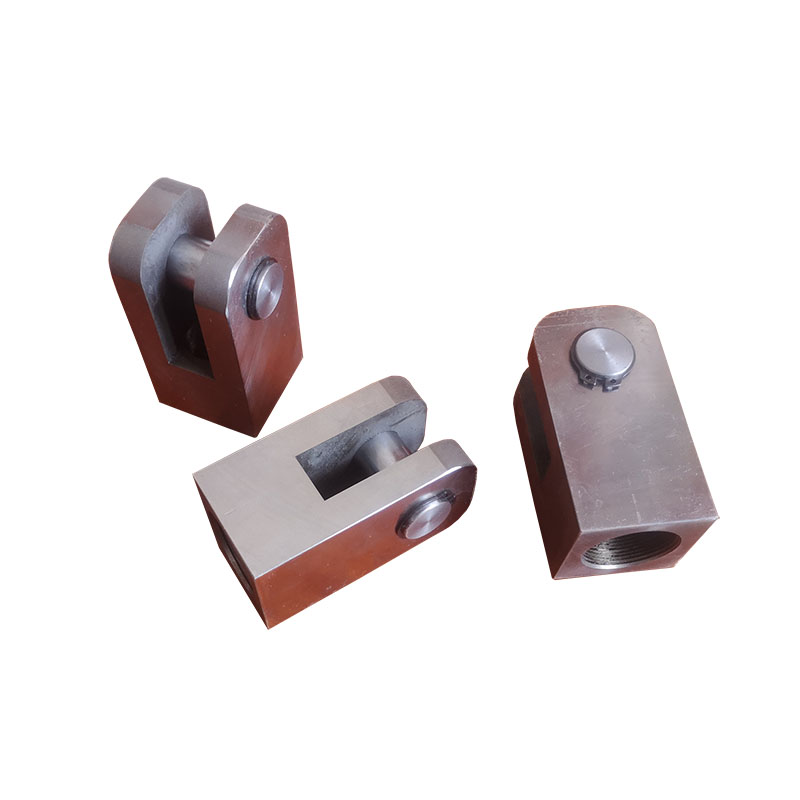

克莱德DN300圆顶阀是一种柔性密封的阀门，由于他的阀门通径能够满足用户的需要，并且经济实用的特性，所以在气力输送系统中得到了广泛的使用与发展。由于其独特的优越性能，广泛应用于物料输送系统。在此克莱德DN300圆顶阀采用的气缸Y型连接头为非标产品，所以在气缸供货过程中不包含圆顶阀阀气缸Y型连接头。圆顶阀同时也可以作为独立的产品单独使用。它可以有效的切断流动料流或者静止料柱，然后关闭实现密封。圆顶阀内嵌具有弹性的可膨胀密封圈，其内若陷物料颗粒，在密封圈充气后也可形成有效柔性密封。

二、控制原理

圆顶阀内配备有插入式密封圈，外部控制气路中对插入式密封圈供气气路设置出一路分支引入至控制箱/柜内压力开关，压力开关将采集的压力高低将其转换成电信号进入PLC或控制部分，从而使用人员可以进行实时监测并参与自动控制。

三、产品优点

• 充气密封，柔性密封效果极好。

• 泄压后启闭，动静部件无摩擦，快速轻便。

• 曲轴设计，全口径无阻碍流动，便于下料。

• 球顶切向切断料栓，有效减小磨损。

• 在线监测密封压力，并在故障时自动报警。

• 只需更换密封圈，无需更换整个阀门，维护简便，成本低 。

• 多种配置选择，适应特殊场合（如高温、高压等）。

四、使用条件

1. 必须保证插入式密封圈的充气压力大于阀下容器的工作压力0.15Mpa；

2. 通常情况下，标准圆顶阀开启时，圆顶阀进出口两侧的压差小于0.05Mpa（或更小）。如果该压差增大，必须使用非标准设计；

3. 在圆顶阀打开时的放气口应当配带快速排气阀，当密封圈的圆顶关到位后，立刻充气密封。圆顶阀开启前，插入式密封圈通过快排阀迅速排气泄压，然后立即开启圆顶阀。当圆顶阀在内外有压差工况下开启使用时，圆顶阀开启必须在0.3-2.0秒内完成，在气缸设计有速度的调整点；

4. 如果管路式圆顶阀水平安装，必须保证圆顶阀在开启状态时，圆顶处于阀的上半部；

5. 在使用时，必须保证圆顶阀密封信号是真实的否则密封圈损坏后阀门仍可继续运行将磨损球顶、顶板以及其他组件。
