气力输送系统采用PLC控制的基础知识讲解

2020-03-27 21:48:50

一、系统启动条件:

1.各圆顶阀的密封圈充气压力大于或等于4.5公斤。

2.输送气源压力大于5.0公斤。

3.输送泵处于空泵状态,即料位计没有检测到信号。

4.灰库处于未满状态,即灰库高高料位没有检测到信号。

5.管道处于通畅状态,即管道内所有阀门处于打开状态。

6.就地远程处于远程状态。

7.系统启动按扭按下。

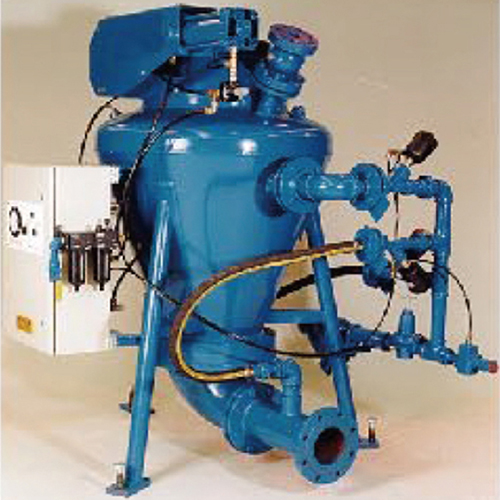

气力输送

二、系统条件满足,打开排气圆顶阀;并启动Z小循环计时器T0;

三、延时打开进料圆顶阀,并启动落料计时器T1;

四、当料位计发出信号后,启动4秒料位滤波计时器T2;T2到时后启动4秒过填充计时器T3;

五、当T1或T3到时后,关闭进料圆顶阀;

六、延时2秒后关闭排气阀,打开出料阀,同时启动安全输送计时器T4;

七、延时2秒后将所有进气阀门打开;

八、当T4计时完毕后,并且此时压力小于0.5公斤时,启动延时输送计时间器T5;

九、T5计时完毕后,输送结束,复位或断开所有输出,各阀门恢复Z初状态,启动循环定时器T6,3秒;

十、T6计时完毕后,断开复位指令,在系统启动条件继续满足情况下,开始进行下一循环。

十一、计时器说明:

T0: Z小循环计时器

系统在Z小循环时间内完成输送,则需等到Z小循环计时器计时完毕后,方可进入下一循环;系统在Z小循环时间计时完毕后完成输送,则立即进入下一循环。

作用:可以起到在满足系统出力的前提下,调整循环间隔。

T1: 落料计时器

进料圆顶阀打开时间。

T2: 滤波计时器

料位计持续发出信号的时间

T3: 过填充计时器

在料位计持续发出信号后,在进行一段时间的落料

T4: 安全输送计时器

系统将灰送往灰库,按流速和距离计算的物理出料时间。

T5: 延时输送计时器

在系统满足循环结束条件的情况下,系统继续运行时间。

T6: 循环定时器

完成循环复位所需要的时间。

十二、报警设置:

1.各密封圈压力不足报警指示。

2.输送管道压力高报警指示。

3.灰库料满报警指示。

4.输送超时报警指示。

十三、解堵程序:

在输送过程中,压力超过2.5公斤以后,所有进气阀停止进气,排堵阀打开。降到1.2公斤以后,排堵阀关闭,所有进气阀打开。排堵三次后不成功,则将排堵阀打开,所有进气阀停止进气,将压力降为0.5时继续吹扫。

      当出现压力超时情况,系统将强制停止,并进行一个循环的吹扫,进入下一个循环。

(五)上位机设置:

  1. 强制停止按钮

    在上位机上,每一路输送系统,都设置强制停止按钮,需加密,凭密码可使系统强制停止,即便在输送过程中,在报表中,上位程序对使用强制命令做不可删除的记录。

  2. 强制运行按扭

      强制运行按扭,可使系统在没有料位的情况并且进料时间没有到时间的情况下进行下料运行,但是必须满足系统启动条件。
