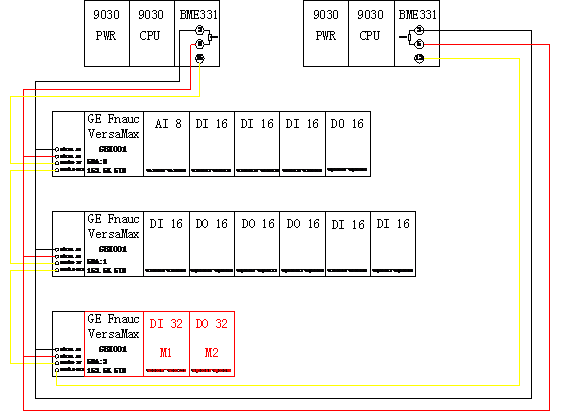

一、GEPLC9030与GBI001的GENIUS通信接线

注意：此种通信配置两台CPU的IP地址和两台BME的地址Serial Bus Address地址不能相同。

PLC控制柜

二、GBI机架的硬件组态

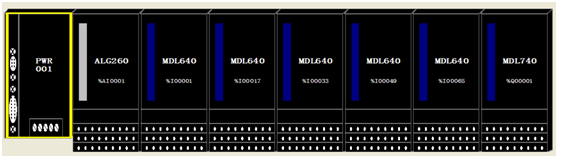

进入GBI机架的硬件配置界面为：File….new然后选择对应的硬件。

PLC变频控制柜

变频控制柜

在GE网络中不管有几个GBI远程站，在同一个机架中不安装程序中的地址配置，每个机架中从左到右按照the first的I/O地址去分配。CPU是根据GBI的地址和BME的分配地址的。

在target1的GBC下面添加GBI001，配置这个GBI001里面的AI,AO,DI,DO,地址用默认的或是自己分配，长度一定要和 target里的一致。

GBC和所有GBI001的波特率一致。

调整GBI001模块上的拔码开关，与GBI001配置中的一致。

三、GBI机架的硬件组态的下载

当组态完GBI组态后，必须要用编程电缆连接电脑的串口和GBI自带的串口相连，完成下载。但是在下载的时候PWR一定要加载CPU才可以下载。

四、CPU的硬件组态下载

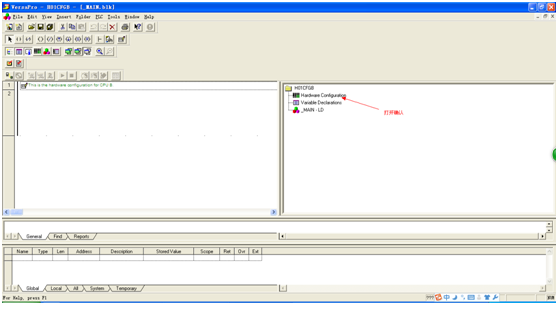

CPU的硬件组态下载时用versapro或者ME软件来下载，下载的时候一定要注意你打开的软件是不是你想要下载的软件。

气化风机电加热器控制柜

在点击下载后，要选择你需要下载的东西，他会提示你下载程序还是硬件配置，可单选可多选。

注意：在下载硬件配置前一定要将CPU处于OFF状态，旋转CPU中的钥匙即可。

五、BME331如何扫描远程I/O模块

当在BME331网络里添加了远程模块GBI，一定要知道每个GBI的地址。因为这个地址还需要在BME中去对应设定。

电加热控制柜

对应你GBI的地址来设定

温控柜

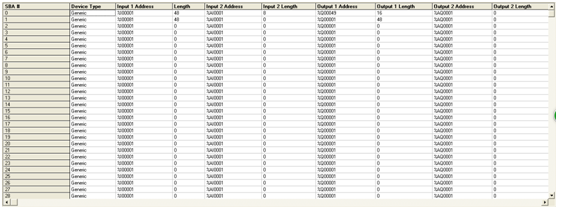

这就是你网络中GBI的地址，你的GBI地址是多少，你就在SBA中哪个数字右侧添加你GBI所带模块的地址信息。
