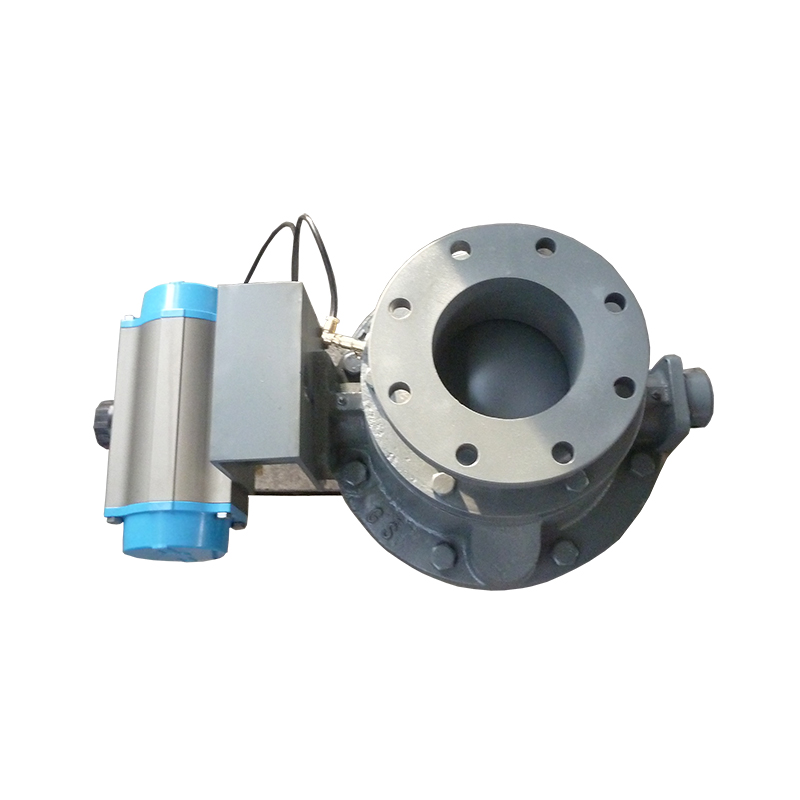

一、产品说明

圆顶阀是一种新型的快速启闭阀门，是目前国际上燃煤电厂输灰系统中使用数量最多、使用效果非常有效的关键性阀门。主要应用于电力、冶金、化工、食品、制药等领域气力输送系统中的干灰、干粉物料的进料口、出料口、排气口、助吹口、排堵口及管道切换的开关控制。产品的优良性能在多年的市场运作中得到充分验证，赢得了广大客户的信赖。

二、工作过程

1. 在正常状态下，圆顶阀关闭并密封。

2. 当控制该阀的电磁阀得电后，打开圆顶阀的气路被接通，气流进入气缸的前侧，气缸活塞向气缸后端移动；气缸后端的气被排除从快排阀进入大气，圆顶在转臂的带动下，向打开方向转动。

3. 在圆顶转动过程中，被转臂调整螺栓压下的限位开关的触头，逐渐伸长。当伸长的长度满足限位开关内部气路连接转换长度时，密封圈的压缩空气被排入大气，密封圈内也没有压力。在打开的过程中，密封圈自然收缩，不会与圆顶之间有磨擦。在6毫米行程的这个过程，密封圈内的气被全部放掉。

4. 在活塞移动到气钢底部时，圆顶阀被完全打开。

5. 当电磁阀失去电时，圆顶阀关闭的气路被接通。

6. 空气将进入气钢后端，推动活塞向前运动，转臂带动圆顶旋转、关闭。

7. 被转臂调整螺栓压下的限位开关的触头长度逐渐缩短。当缩短的长度满足限位开关内部气路连接的转换长度时，压缩空气进入密封圈内并被接到压力开关的进气口；压力达到一定压力后，压力开关被接通，信号将被反馈到柜内。

三、产品特点

1. 启闭灵活、阀芯无冲刷 圆顶阀在开关过程中，阀芯与特制的橡胶密封圈保持有0.8～1.5mm。间隙，阀芯动作时与密封圈无接触、运行阻力小、转动灵活、可靠，密封圈的使用寿命长；阀门开启时，料口全流通无阻挡，避免了物料对阀芯的直接冲刷。

2. 密封严密、性能优良 圆顶阀的密封采用特制可充气式橡胶密封圈，密封性好。当圆顶阀处于关闭状态时，橡胶密封圈充气、膨胀，紧紧包裹在球面阀芯上，形成一个非常可靠的密封环带，密封严密，从而能有效截断管道内物料的流动。

3. 选材考究、工艺科学 阀芯是圆顶阀的核心部件，根据使用工况的不同采用不同的耐磨材料，使产品具有耐磨、耐冲刷等特性；阀芯光滑坚硬的表面，保证了阀芯与橡胶密封圈的紧密接触，实现了密封的配置。

4.  运行可靠 圆顶阀的气动执行器采用直行程气缸或旋转气缸驱动，回转输出，性能可靠，输出扭矩大，可满足在恶劣工况条件下工作。

5. 物料适应性好，从-20℃至400℃。使用寿命长，在两个大修期间可运转50万次以上。

6. 维护量低，从而降低了维护成本。
