灰库仓顶脉冲袋式除尘器介绍及安装说明

2020-04-12 18:22:58

一、用途

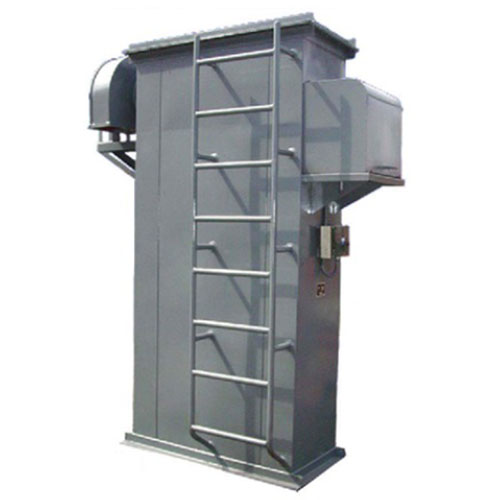

SCB脉冲袋式除尘器是适用于电厂灰库库顶的一种净化设备,是在分析了国内外多家产品的优缺点基础上,采用了先进的清灰技术,具有气体处理能力大、净化效果好、结构简单、工作可靠、维修量小等优点。是专门为燃煤电厂的粉煤灰库及冶金、水泥等粉状物料库的除尘设计的。是目前Z适用于库顶除尘的理想设备。

二、工作原理

       含尘空气由进风口进入除尘器箱体内,细小粉尘由于滤袋的多种效应作用,被阻滞在滤袋外壁。净化后的气体通过滤袋经文式管从上箱体出风口排出。随着使用时间的增长,滤袋表面吸附的粉尘增多,滤袋的透气性减弱,使除尘器阻力不断增大。为保证除尘器内部的阻力控制在限定的范围之内,由脉冲控制仪发出信号,循序打开电磁脉冲阀,使气包内的压缩空气由喷吹管各喷孔喷射到对应的文式管(称为一次风),压缩空气通过文氏管加速产生的引射力诱导周围的清洁空气(称为二次风,相当于高压气流体积的5-7倍)高速喷入滤袋,使滤袋以100m/s2的加速度瞬间急剧鼓胀,由于反向脉冲气流的冲击作用很快消失,滤袋又急剧收缩,这样产生的振荡将贴附在滤袋过滤面上的粉尘剥离下来。落下的灰尘经排尘系统排出。

克莱德圆顶阀

三、结构及性能

该除尘器结构采用标准模块设计,其基本结构由三大部分组成。其中包括:

1、上箱体:包括可拆卸的箱盖和出风口。

2、下箱体:包括多孔板、滤袋、龙骨、文式管等。

3、喷吹系统:包括脉冲控制仪、电磁脉冲阀、喷吹管、气包。

SCB脉冲袋式除尘器目前根据现场过滤面积的大小不同有很多形式。根据处理气量的不同可以组合成各种处理气量的除尘设备,如、24袋、36袋、48袋、60袋……等。为用户选型提供了非常方便的条件。机构具有如下特点:

1、箱体采用整体焊接形式。刚度大、密封性能好,组合形式便于运输、安装。

2、滤袋是过滤含尘气体的部件,本产品采用“208”工业涤纶布作滤料(亦可应用户要求采用其他滤料如芳砜纶、针刺毡、玻璃纤维布),可耐120℃温度。透气性和机械强度均较好。

3、SMK-20E脉冲喷吹控制仪为除尘器提供了可靠的脉冲宽度、时间和顺序的设定及控制。可保证除尘器在无人操作的情况下长期运行。

4、SCB脉冲袋式除尘器为顶抽式拆装,分块式轻型盖板方便拆卸。滤袋检修更容易,只要检修各模块排气口的排气情况便可准确判断破损滤袋的位置,很容易地更换破损袋。

四、SMK-20E脉冲喷吹控制仪

1、概述

SMK-20E脉冲喷吹控制仪是脉冲袋式除尘器喷吹系统的主要控制装置。它的输出信号控制电磁脉冲阀, 喷吹压缩空气对滤袋循环清灰,使除尘器的阻力保持在设定的范围内,以保证除尘器的处理能力和收尘效率。控制仪输出一个电信号持续时间,称为脉冲宽度。控制仪输出二个电信号之间的间隔时间,称为脉冲间隔。控制仪输出的电信号完成一个循环所需要的时间,称为脉冲周期。

2、技术指标

额定输入电压:   AC  220V +10%—-20%  50Hz

额定输出电流:   1A

耗        电:   ≤8W

输出脉冲间隔调节范围:1 —30 Sec

输出脉冲宽度调节范围:0.03—0.2 Sec

压差接点: 一对开关触点

使用环境:

(1)温度  -25℃—+55℃

(2)空气相对湿度:≤85%

(3)无严重的腐蚀气体和导电尘埃

(4)剧烈震动或冲击

安装方式:直接安装在除尘器本体上或集中控制的控制柜中。

重量:1.26Kg

体积:230 x185x95mm

五.安装使用及维护

1、 除尘器安装前,应进行完好性检查,包括各种配套件的清理,安装时各连接处应加橡胶垫,拧紧连接螺栓,以保证除尘器具有良好的严密性。

2、安装脉冲喷吹控制仪,接于AC220V 50Hz电源上,电磁阀按编号并按顺序接在控制仪插头各输出端上。

3、过滤器安装必须使其所示箭头方向与压缩空气流动方向一致。

4、除尘器在运行前应对脉冲喷吹系统进行检查,确定无误后方可运行。

5、脉冲袋式除尘器运行要设专人管理,维修人员要熟知除尘器及仪表原理性能。

6、破损滤袋更换要及时,发现除尘器排气口冒灰,表示已有滤袋破漏。

7、电磁阀要保持灵敏可靠,脉冲阀膜片是易损件,如发现动作不灵敏和膜片破损,要及时清洗或更换。

六、本机SCB-160 脉冲袋式除尘器主要技术参数:

过滤面积(m2)           160

滤袋数量(条)           160

滤袋规格(mm)        Φ130x2450

工作温度(℃)           120

设备阻力(kPa)             1.2-1.5

除尘效率                 99-99.5%

过滤风速(m/min)        <1

处理风量(m3/h)          9600—11500

电磁脉冲阀数量(个)      20

脉冲控制仪型号           SMK-20E

输出脉冲间隔调节范围:    1 —30 Sec

输出脉冲宽度调节范围:    0.03—0.2 Sec

喷吹压力(Mpa)          0.4—0.6

喷吹耗气量(m3/min)         0.25
