你对变频控制柜的布局考虑和安装要求知道多少?

2021-05-07 09:37:07

目前使用的变频控制柜用于调节设备的工作频率,降低能耗,并能顺利启动设备。可广泛用于恒压供水、空压机、风机泵、中央空调、港口机械、机床、锅炉、造纸机械、食品机械等的自动控制。那么你对变频控制柜的布局考虑和安装要求知道多少呢?下面为大家总结下。

布局考虑

1、为保证控制柜内所有设备接地良好,采用短粗接地线与公共场所或母线连接接地。任何与变频器连接的控制装置(如可编程控制器)都有公共接地,也应采用短粗线接地。使用扁平导体(如金属网),因为它在高频时具有低阻抗。

2、低压控制柜单元、继电器、接触器采用熔断器保护;当逆变器与电机的连接长度大于100m时,当逆变器的供电容量大于600kw/A或供电容量大于逆变器容量的10倍时,建议采用输入输出电抗器。

3、为保证控制柜内接触器处于灭弧特性,交流接触器采用阻容抑制器,直流接触器绕组采用“续流”二极管。变阻器抑制器也非常有效。

4、如果设备在噪声敏感环境中工作,可以使用电磁兼容滤波器来减少辐射干扰。同时,为了达到更佳效果,须保证过滤器与安装板有良好的接触。

5、电机电缆应与其他控制电缆线路分开,Zui小距离为500mm。同时,应避免平行于线路的电缆和控制电缆之间的长距离。如果控制电缆和电源电缆交叉,应尽可能呈90度布置。同时,电机电缆和控制电缆的屏蔽罩须用合适的卡子固定在安装板上。

6、为了有效抑制电磁波的辐射和传导,变频电机电缆须采用屏蔽电缆,屏蔽层的导电率须至少为每相铁芯导电率的1/10。

7、PLC变频控制柜应配备零放电和保护接地棒组(PE)。接地棒组和PE导电棒须连接(铜排到铜排连接)。它们须靠近电缆密封套。附加地线组也由其他电缆(排)接地和保护。屏蔽母线用于保证所有电缆连接的屏蔽可靠性。它通过一根横梁实现了大型金属对金属的连接。

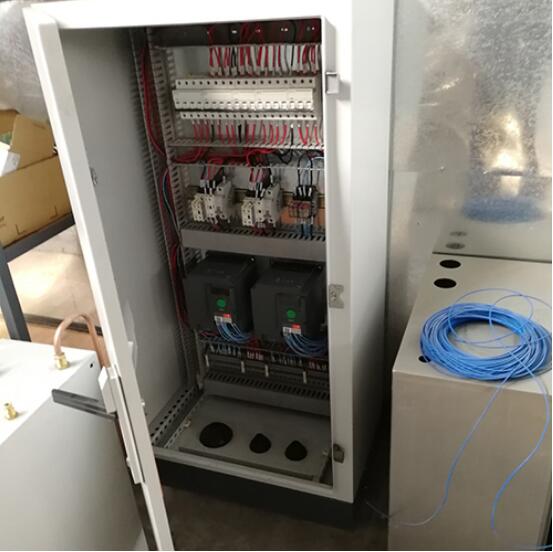

变频控制柜

8、带显示面板的操作不能安装在电缆和带线圈的设备附近,如电力电缆、接触器、继电器、电磁阀、变压器等,因为它们会产生强磁场,影响仪表的测量精度。

9、电源组件(变压器、驱动组件、负载电源等)和控制组件(继电器控制、可编程控制器)须分开安装。但是,它不适用于集成电源组件和控制组件的产品设计。逆变器和低阻滤波器的金属外壳应与电气柜连接,以减少高频电流的影响。理想情况下,模块应安装在导电性良好的黑色金属板上,金属板应安装在大型金属平台上。

10、控制柜的设计应注意电磁兼容的区域性原则,不同区域的设备布置不同。每个区域对噪声发射和抗扰度有不同的要求。该区域有金属外壳,或使用接地隔离板隔离柜内空间。考虑到热值,控制柜的风道应合理设计以排出气流,避免柜内涡流和固定位置积灰。风机一般安装在出风口附近,进风机安装在下部,出风机安装在机柜顶部。

11、根据控制柜内设备的防护等级,控制柜需考虑防尘防潮功能。一般设备主要用于:空调、风机、热交换器、冷凝加热器。根据机柜的大小,应同时选择不同的电源设备。风机的选择主要考虑柜内正常工作温度、柜外环境温度、一次风Zui大温差、风机的通风量和含气量。已知三个数据:温度、换气率、风量,得到空气中所含的时间变化,然后通过计算温差,得到实际通风量。选择所需的风扇。一般在夜间,温度会下降,因此会产生冷凝水,这取决于柜内的电路板,因此需要选择相应的冷凝电阻加热器来维持柜内的温度。

河北变频控制柜安装基本要求

1、变频安装在中控柜内,变频应垂直安装,避免上下直接排气,可能造成通风装置停机。

2、变频上下边缘的距离、控制柜上下边缘的距离或挡板与须安装的大装置的Zui小距离应大于150mm

3、如果需要拆下键盘,特别是用户在使用键盘时,须用胶带将变频面板上的键盘孔密封或换上严格的口罩,以防大量灰尘进入变频器。
