一、配置概述：

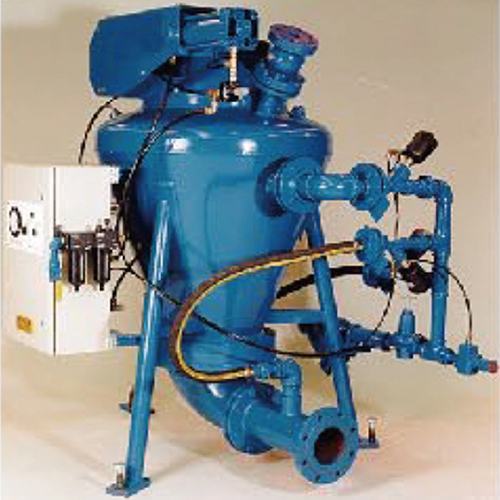

    克莱德PD泵属于气力除灰设备的一种浓相气力输灰的仓泵，其主要由泵体与底部弯头组成，其泵体内部采用特殊设计，外围管路的组合进气有助于对物料整体输送。在底部弯头与泵体之间配有进气流化盘组件，泵体的肩部和弯头的尾部有压缩空气进气点，弯头尾部增设的这一路进气点，进气点对物料形成一个有效的推力，而流化盘组件经过一个气动控制阀与压缩空气相连接。弯头出口位置可设置一台出料阀，PD泵的此种配置具有多点进气和流化充分等特点，能确保物料在输送前进行充分流化，进而使其输送可靠并保持稳定。

二、工作方式：

    当用户需要将PD泵投入运行时，可将所有的启动条件满足后即可启动。系统初始状态下出料阀常开状态，在系统启动后出料阀关闭，同时排气阀门将打开，以使空气从泵内排出后使泵体内形成负压状态，此时管路上的出料阀关闭以阻止物料通过输送管线被吸人输送管道，此后仓泵的进料圆顶阀打开，物料在自重和重力作用下落人泵中。在物料填充的过程中泵内料位计被覆盖并触发后，其标志泵已充满物料，此后经过一个短延迟，使泵被充满，然后排气及进料圆顶阀依次关闭。当进料和排气阀都已关闭并且密封后，出料阀此时会打开，出料阀打开并且到位后进气阀将打开。随后压缩空气将进入输灰泵内，将灰通过管道输送到灰库。当物料被输送至灰库后，发出输送管道压力下降的信号，输送空气阀关闭，完成一次循环。

三、系统特点：

   此输送泵用于输送干燥粉体物料，管径根据输送距离、物料性质、系统出力进行综合性选择，其属于0压启动输送的浓相气力输灰系统，空气耗气量低输送能力大；它可采用多台并联布置，自主独立运行胡不影响。 它常布置在中间仓下，用来输送静电除尘器的粗细灰和已经掺入空预器、省煤器粗灰的混合灰等。用于输送大出力、长距离、重物料、颗粒状物料的输送泵。由于特殊的配置以及下弯头出料缩径的方式，有效的解决了出料速度快的难题，它易控制、不积料、浓相等等特点，得到了广泛的应用。

四、规格说明

1、型号说明

SCP泵的规格种类很多，多以A/B/C表示；例80/12/8 MD泵。

A：该泵的容积，以立方英尺为单位。‘80’即为80立方英尺，约为2.3立方米。

B: 该泵的入口阀公称尺寸,以英尺为单位。‘12’即为12英尺，为300毫米。

C：出口管道的尺寸，以英尺为单位。‘8’即为8英寸，为200毫米。

2、单泵出力计算（以重量计）

在满泵输送下，单个泵在满泵的输送重量为：（灰的重量）=（泵的容积）X（物料的容重）X（120%）
