随着现代科学技术的飞快发展，PLC控制柜在工业自动化控制这个广泛的行业中得到广大消费者的一致认可和肯定，它的优点、特点、方便性，解除生产力效果也是有目共睹、众人皆知的。不过再好的设备也难免会出现些小问题，设备也不免会有些小缺点，例如说控制线路故障，它出现了这种哪种的故障，我们应该怎么解决、如何解决、从哪检查，下面我们来共同探讨一下。

1、PLC控制柜输入与输出查询

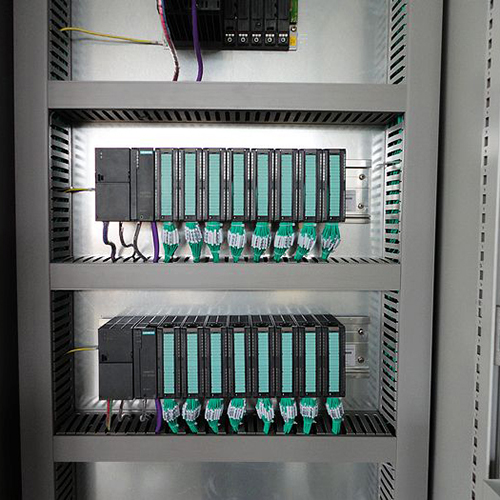

PLC控制柜看上去内部、外部没有什么，内部装着一排小小的PLC通过外围电路就能灵活、智能地控制着一个复杂系统，我们所能看到的只不过就是一排PLC模块，还有从PLC模块上下端子引出的一缕一缕，不知道到哪里去的线，再加上一些空气开关、继电器、接线端子以及PLC控制柜面板上的指示灯，它们固定在箱内安装板、门板上，就好似一个已经安装完电子元件的PCB集成电路板。

在这看起来简单却又复杂的电路中，可以毫不犹豫的说任何一个人如果手里没有原理图，不仔细研究原理图就来检察PLC控制柜的设备故障，那一定会不知从何下手，查找故障的心态会特别茫然，而且就算是有把握也不是百分百。

根据这种情况，我们在设计PLC控制柜时会设计控制柜内部元件的布局图，检修人员看得到布局图就能知道哪个是哪个，哪个是第1哪个是第2，并且在安装时严格按照布局图进行布局。在生产接线时为每根线穿上一个线号管，线号管上有中文、英文字母或数字，这个意思就是对这些线取名，每根线跟每根线都是不一样的名称，在每个元件贴上电气名称。此时在检修电气故障时不带图纸，简单的问题也能胜任自如。

2、输入回路查询

在判断某一个按扭、限位开关、线路通断等输入回路的问题时，可将PLC控制柜在带电情况下初步判断，比如说处理按钮问题，首先将PLC置为停止状态，防治系统误动作。按下按钮检查按钮对应的PLC输入点是否点亮，如果没亮应检查是否是按钮本身存在故障。检查按钮本身故障可以采用这种方法，将按钮的常开点用短接线进行短接，如果短接那证明是按钮本身的问题，更换按钮即可处理。如果对应的PLC输入点还是没有亮，那是不是此回路有问题呢？答案是不一定的，也可能是PLC的输入点损坏，此时可将对应的PLC输入点端子与公共端短接，如果亮了则表明PLC的输入点是正常的。然后就可以查回路的问题了，先检查按钮的电源，再检查整个回路。在通常情况下，一个长时间运行的PLC控制柜系统回路通常是不会出现太大问题的。有可能的问题就是回路电源、按钮本体和PLC输入点这三部分。

3、输出回路查询

在判断一个PLC控制柜的输出回路，其实他跟输入回路是有一定相似性的。通常PLC控制柜输出时首先它是控制继电器，继电器再控制负载。这样一来，PLC输出回路与负载通过继电器进行了隔离，这一对PLC模块有一定的保护作用。若PLC控制柜输出点输出，若对应的继电器灯不亮，对应的负载不执行动作，那我们应该先去检查PLC输出模块的点是不是亮了，如果亮了可以找到对应的继电器，用万用表的通断档可以检测一下PLC输出模块的点到继电器的这根线是不是断路，如果不是检查一下继电器的负极是不是可以对PLC的输出点形成电压。不形成电压的情况下就要检查负极的线。如果继电器亮了，负载还是没有动作，那这就要检查继电器和负载之间的电气回路了，到这里负载与PLC输出模块已经没有了联系。

4、程序逻辑检查
现今的工业自动化控制上，品牌各异、型号不同造成现场使用的PLC种类繁多，对于不管是低端的PLC还是高端的PLC，其大部分逻辑都采用梯形图，由于品牌的不同指令也大同小异。大多的梯形图是会有中文、英文符号标注的，否则技术人员在阅读逻辑时是很困难的，看逻辑前应该大概了解一下设备的运行工艺和操作过程，这一在看逻辑时会比较容易。
