一、产品概述

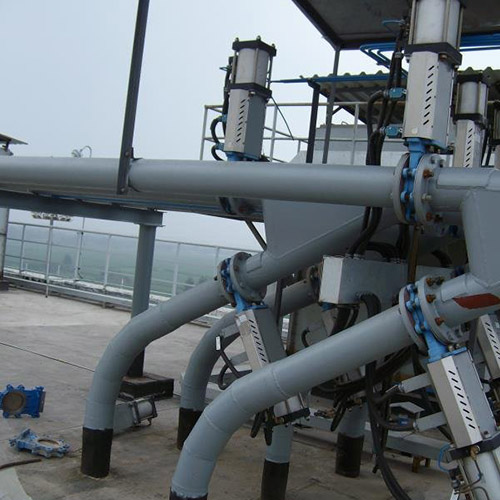

库顶切换阀三通根据名称的字意可大概而知，安装在库的顶部，而库大致可分为水泥制灰库和钢制灰库两种。切换阀三通是代表三路可切换的功能形式，它主要使用在气力输送系统中。电厂锅炉所燃烧的煤粉，通过气力输送设备收集输送至所需的终端灰库。在气力除灰行业中，灰库则是气力输送设备的输送终端，即目标灰库。
二、库顶切换阀作用
由于电厂场内库顶采用分选系统，通过灰库库顶部分选设备将粉煤灰分为三种粒度，分别为细灰、原灰和粗灰三种，所以厂内通常都是建造三座灰库用来对粉煤灰进行分类储存。其气力输送管道全部统一布置在库顶顶部位置，由于三座灰库并排建造，输送管道横穿三座灰库，致使采用库顶切换阀三通和切换阀的组合后就可进入任何一个灰库。
三、库顶切换阀优点
库顶切换阀三通安装在气力输灰系统管道上，与阀门的装配组合可作为灰库之间切换装置。此三通的优点在于墙体内采用耐磨厚壁管道，介质不会卡阻堵塞，并且具有全通径流通特性，其扩容的密封结构。此种类型的库顶切换阀三通是具有精密构造，工艺性好，结构紧凑等特点，有防磨损和外漏加补功能，因而寿命更长。
四、库顶切换阀原理
库顶切换阀三通为法兰式连接，两个出口装有气动阀门，通过阀门的打开、关闭使得阀门上圆口跟通径做完全脱离和相吻合的动作。库顶切换阀三通主要用于改变流体方向的，用在主管道要切换分支的管道处。可以按管径大小分类。一般用碳钢，不锈钢材质制作。由于库顶切换阀三通是流体冲刷的主要位置，所以说库顶切换阀三通必须要求耐磨、耐温、耐腐蚀，密封性一定要好。
五、库顶切换阀三通的控制
库顶切换阀三通在施工安装前已经根据项目的要求初步制定了其控制方案，对于库顶切换阀气动阀的控制即为三通的工作控制。库顶切换阀控制箱是控制基本的配置，控制箱内装有气动执行器电磁阀，通过硬接线的形式将信号传送至远方控制室内PLC控制柜，PLC控制柜在通过与工控机通讯后采用上位机控制。
六、库顶切换阀三通的控制方式
对于库顶切换阀三通控制，即气动切换阀的控制通常采用半自动半人工控制。半自动控制为通过PLC内部程序对灰库高料位信号进行采集，若库满自动切换，以保证整套系统的运行安全。而多半情况下是采用人工直接干预，由于工程师的系统设计，无需人工去库顶手动切换，只需从上位机系统上进行按钮点击即可完成，方便、直观、快捷。
