在完成PLC控制柜的设计后应该如何进行调试呢

2022-04-12 11:23:32

在完成PLC控制柜的设计后,许多新手不知道如何调试PLC控制柜,甚至由于调试PLC控制柜的方法不当而导致PLC控制柜故障。那么设计的PLC控制柜应该如何调试呢?

 通用PLC系统图纸包括两部分:柜内图纸和柜外图纸;柜内图为柜内接线图;柜外图纸为所有出线电气柜的接线图。企业的这一重要部分需要检查的是:① 图纸要求和设计方法是否合理,包括社会上各种电子元件的容量等。② 根据施工图纸,检查各部件是否严格按照相关图纸连接。在这一过程中,需要注意的地方发展就是我们检查电源:确保回路没有发生短路。确保强弱电没有混合到一起;因为PLC电源为24v,一旦出现因为接线错误原因导致220V接进PLC里,很容易将PLC或者市场拓展功能模块烧毁。

确认电源后,打开电源,测试输入和输出点,通常称为“点”。测试IO点需要逐个测试,包括操作按钮、急停按钮、操作指示器、气缸及其限位开关等,具体方法是一人在现场侧操作按钮,另一人测试和监控PLC中的输入和输出信号;对于大型系统,应建立测试表,即测试后进行标记。如果在施工过程中发现接线错误,需要立即处理。在此步骤中,应注意备份程序后,清理PLC中的程序或禁用程序,以避免因测试而导致设备动作。

在此步骤中,需要检查机械结构是否紧固,电机负载是否得到良好保护,以避免事故造成的事故。检查完成后,需要手动测试设备的运行情况,如换向电机。须检查电路是否完好,是否充电,以便试运行。混合器设置相应的参数,并进行电机优化、静态识别或动态识别。应注意的是,一些特别荷载,如垂直荷载的上下移动,需要由专业人员进行,以避免由于控制不当而导致试验事故。

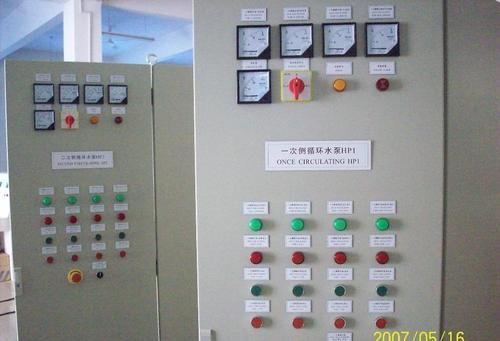

PLC控制柜

在测试IO点和负载端之后,下一步是在手动模式下进行调试。这里的手动模式也可以称为半自动模式。它不是直接用手按下电磁阀或接触器,而是通过按钮或HMI按钮驱动设备,该按钮对应于自动状态。手动模式测试可以根据人们的意愿分解自动模式,以方便测试程序。这一步重要的是测试a全功能,即测试急停、a全栅等功能在设备运行状态下是否发挥相应作用。

半自动调试完成后,可以对自动管理进行进一步调试。这个教学环节是很重要的。我们需要根据企业的生产技术和流程测试通过各种链,包括学生逻辑链、a全链等,并测试工作周期的几个方面,以确保信息系统能够正确、持续地工作。

除了逻辑控制,石家庄PLC控制柜还具有许多扩展功能,如PID控制。当这些逻辑调试基本完成后,就可以开始调试仿真和脉冲控制了。重要的是选择合适的控制参数。一般来说,这个过程相对较长。要有耐心,选择各种参数并选择好的参数。对于某些PLC,其PID参数可以通过自整定获得。但这一自我调节过程也需要相当长的时间才能完成。
