一、产品说明

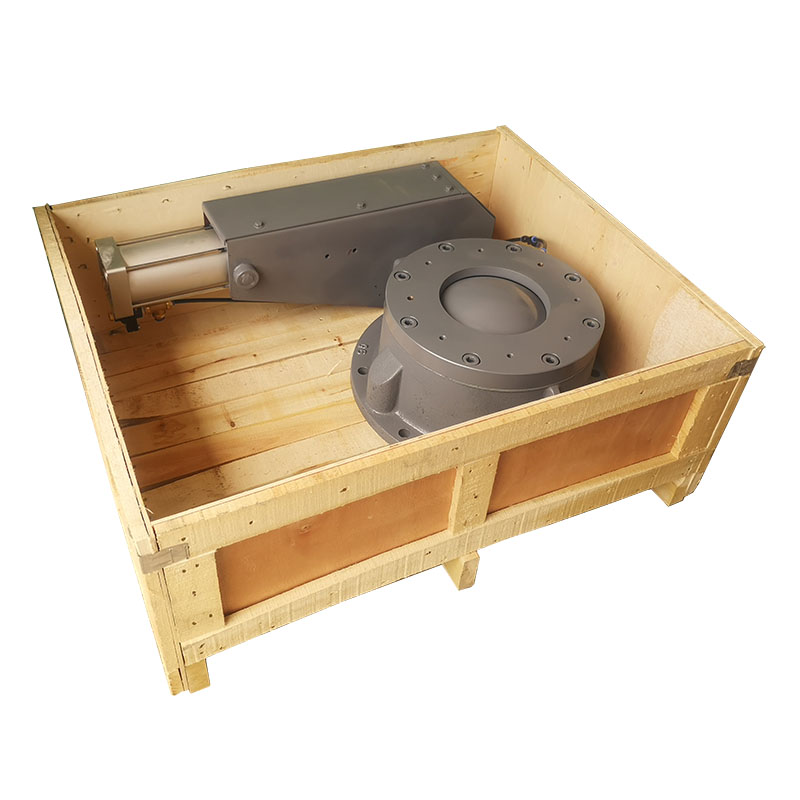

气动圆顶阀用于快速起闭的阀门，是目前国际上燃煤电厂气力输灰系统中使用数量最多、使用效果优良的关键性阀门。主要应用于电力、冶金、化工、食品、制药等领域气力输送系统中的干灰、干粉物料的进料口、出料口、排气口、助吹口、排堵口及管道切换的开关控制。阀芯动作时与密封圈无接触、运行阻力小、使用寿命长；采用可充气式密封圈，密封性好；气动执行器采用全封闭回转推杆式直缸驱动，回转输出，性能可靠，输出扭距大，可满足在恶劣工况下工作。

二、产品功能概述

圆顶阀由于其独特的优越性能，广泛应用于物料输送系统，同时也可以作为独立的产品单独使用。它可以有效的切断流动料流或者静止料柱，然后关闭实现密封。圆顶阀内嵌具有弹性的可膨胀密封圈，其内若陷物料颗粒，在密封圈充气后也可形成有效柔性密封。

圆顶阀内配备有插入式密封圈，外部控制气路中对插入式密封圈供气气路设置出一路分支引入至控制箱/柜内压力开关，压力开关将采集的压力高低将其转换成电信号进入PLC或控制部分，从而使用人员可以进行实时监测并参与自动控制。

三、圆顶阀优点

1. 充气密封，柔性密封效果极好。

2. 泄压后启闭，动静部件无摩擦，快速轻便。

3. 曲轴设计，全口径无阻碍流动，便于下料。

4. 球顶切向切断料栓，有效减小磨损。

5. 在线监测密封压力，并在故障时自动报警。

6. 只需更换密封圈，无需更换整个阀门，维护简便，成本低 。

7. 多种配置选择，适应特殊场合（如高温、高压等）。

四、规格参数

圆顶阀规格命名分类通常DN50、DN80、DN100、DN125、DN150、DN200、DN225、DN250、DN300、DN400几种类型，DN后的数值标识与管道、法兰相匹配的尺寸。

五、使用条件

1. 必须保证插入式密封圈的充气压力大于阀下容器的工作压力0.15Mpa；

2. 通常情况下，标准圆顶阀开启时，圆顶阀进出口两侧的压差小于0.05Mpa（或更小）。如果该压差增大，必须使用非标准设计；

3. 在圆顶阀打开时的放气口应当配带快速排气阀，当密封圈的圆顶关到位后，立刻充气密封。圆顶阀开启前，插入式密封圈通过快排阀迅速排气泄压，然后立即开启圆顶阀。当圆顶阀在内外有压差工况下开启使用时，圆顶阀开启必须在0.3-2.0秒内完成，在气缸设计有速度的调整点；

4. 如果管路式圆顶阀水平安装，必须保证圆顶阀在开启状态时，圆顶处于阀的上半部；

5. 在使用时，必须保证圆顶阀密封信号是真实的否则密封圈损坏后阀门仍可继续运行将磨损球顶、顶板以及其他组件。
