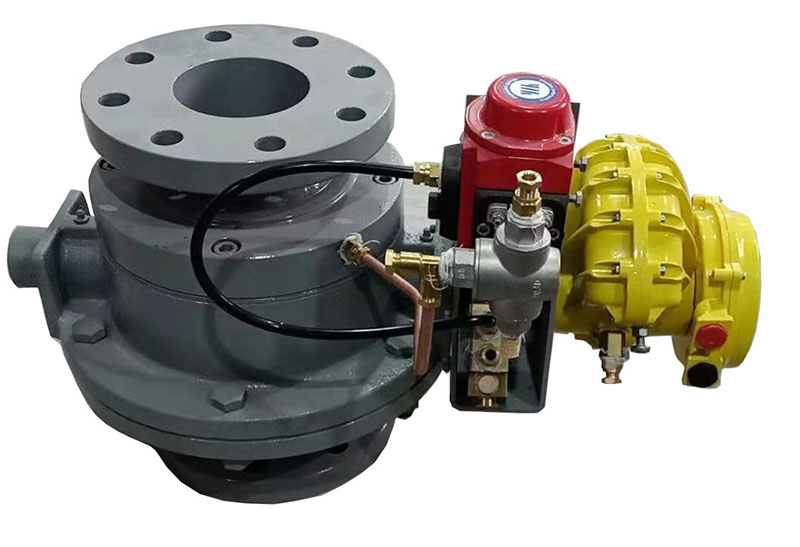

一、气动圆顶阀介绍：

气动圆顶阀是气动阀门的一种，它由于工作时能够快速的打开和关闭，在目前国内外算的上是火力发电厂气力输送系统中使用广泛、使用效果非常不错、非常重要的阀门。它主要应用于电力、钢铁、水泥、化工、冶金、制药等等具有粉体颗粒物料输送的领域，因它规格型号比较全面故在气力输送系统中使用的范围比较广，在气力输送系统中充当进料口阀门、排气口阀门、出料口阀门、排堵口阀门以及管道切换阀使用。它可靠的性能、稳定的状态、可靠的密封性在长久的历史岁月中得到充分验证，赢得了广大新老客户的信赖和一致肯定。

二、阀门的构成和工作原理

1）阀门构成

气动圆顶阀大至由阀体、顶板、插入式密封圈、半圆顶、密封组件、气缸支架、顶板密封圈、气缸、轴承、限位开关等等组成。因为气动圆顶阀在系统中的使用位置的不同，不同的位置其需增加不同的配件以满足需要；根据阀门的规格型号通常所配气缸有直行程气缸、扇形气缸、角行程气缸三种形式。

2）工作原理

气动圆顶阀在工作时需要配备一台圆顶阀控制箱，控制箱内有阀门运行所需要的气路及控制元器件，控制箱内电磁阀的A、B口与气缸的关、开口对应连接，而圆顶阀上所配备的限位开关与电磁阀和插入式密封圈进行正确连接。此后电磁阀在常态下阀门处在关闭状态并对插入式密封圈充气密封，当电磁阀得电触发后，插入式密封圈将通过限位开关进行泄压，气缸随电磁阀的触发而切换动作，此时阀门打开。反之，当电磁阀失电复位后，气缸也随之复位，随着阀门的关闭限位开关也恢复之初始状态，阀门关闭并且密封。阀门的一个开关动作随之完成。

三、主要优点

1、通常的阀门都是通过四氟垫密封、盘根密和机械密封等多种，但气动圆顶阀不同其他常规的阀门，他内部腔内有插入式密封圈，密封圈采用特制橡胶制成与一个半球顶相配合使用，密封圈与球顶之间有0.8~1.5mm的间隙，阀门半球顶在动作时与密封圈无接触，半球顶启闭灵活、无冲刷。在阀门关闭后密封圈充气膨胀与半球顶接触后进行密封，我们统称为软密封、充气式密封圈。

2）气动圆顶阀独特的设计构造，当阀门打开后整个半球顶藏在阀体一侧，内部密封圈也不暴露，当物料通过阀体进入以下储存设备时，物料对半球顶、密封圈没有接触，避免了长时间的冲刷，此设计优点有效的保证了半球顶和密封圈的使用寿命。

3）充气式密封造就了此密封压力可检测的性能，设计人员通过气路的搭建将密封圈内的压力引入压力开关，通过压力开关对密封圈内的压力检测，检测的过程可转换成电信号，电信号的指示功能造就了人为的可检测性，能够急时发现及时处理。

4）气动圆顶阀的橡胶密封圈有效使用寿命达一年以上，更换时只需将法兰螺丝拧开即可更换，维护量小、寿命长  ，阀体寿命通常能达到10年之久。

5）气动圆顶阀可就地控制、PLC自动控制、远程上位机控制。

四、运输和储存

1）在气动圆顶阀生产完成，公司会采用木箱保证，保证了搬运装卸和运输过程中的磕碰和撞击，防潮防压。

2）如阀门至使用方后不能急时安装，应存放在干燥通风环境中，做适当的防雨防潮措施，在产品易锈蚀部位定期涂防锈油。储存环境为：温度为-10～50℃，相对湿度不大于55%。

3）要定时、定期检查阀门的存储情况，一旦发现特殊问题应及时处理。
