一、气动进料阀概述

气动进料阀是集合于进料与截止性能为一体的气动阀门，在打开进料口时使通道形成通路状态，在关闭时此时也可将物料截止以实现其他的控制过程。他主要以利于仓泵的装料与截止。该气动进料阀需采用气动执行机构并且能够保证开启、关闭灵活。更需要高密封性能。所以在阀门安装的不同场合，不同的位置，还有阀门接收不同的物料，不同的温度和不同的颗粒度都是要进行对系统选型，这样一来才能保证阀门的安全稳定运行。

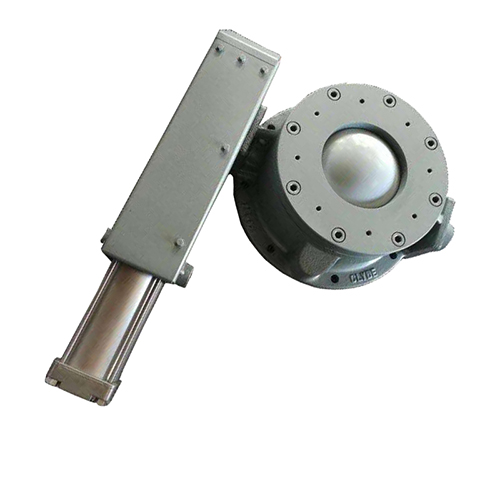

二、气动圆顶阀

    圆顶阀是一种新型的快速起闭阀门，是目前国际上燃煤电厂输灰系统中使用数量多、使用效果非常好的关键性阀门。主要应用于电力、冶金、化工、食品、制药等领域气力输送系统中的干灰、干粉物料的进料口、出料口、排气口、助吹口、排堵口及管道切换的开关控制。产品的优良性能在多年的市场运作中得到充分验证，赢得了广大客户的信赖。

三、圆顶阀的特点

    1、启闭灵活、阀芯无冲刷  圆顶阀在开关过程中，阀芯与特制的橡胶密封圈保持有0.8～1.5mm的间隙，阀芯动作时与密封圈无接触、运行阻力小、转动灵活、可靠，密封圈的使用寿命长；阀门开启时，料口全流通无阻挡，避免了物料对阀芯的直接冲刷。

    2、密封严密、性能优良  圆顶阀的密封采用特制可充气式橡胶密封圈，密封性好。当圆顶阀处于关闭状态时，橡胶密封圈充气、膨胀，紧紧包裹在球面阀芯上，形成一个非常可靠的密封环带，密封严密，从而能有效截断管道内物料的流动。

    3、选材考究、工艺科学  阀芯是圆顶阀的核心部件，根据使用工况的不同采用不同的耐磨材料，使产品具有耐磨、耐冲刷等特性；阀芯光滑坚硬的表面，保证了阀芯与橡胶密封圈的紧密接触，实现了密封的可靠配置。

4、自动控制、运行可靠  圆顶阀的气动执行器采用直行程气缸或旋转气缸驱动，回转输出，性能可靠，输出扭矩大，可满足在恶劣工况条件下工作。

四、工作原理

    圆顶阀阀芯是一个球面圆顶，圆顶阀在开关过程中，阀芯与橡胶密封圈间保持有约2mm的间隙，使阀芯和橡胶密封圈可以以无接触的方式运动，目的是使阀芯与橡胶密封圈之间不产生摩擦，减少磨损。圆顶阀的气动执行元件为直行程双作用气缸，直接驱动圆顶阀转动，有效的防止了灰尘进入其中造成磨损、泄漏等现象的发生。当圆顶阀处于关闭状态时，橡胶密封圈充气、膨胀，紧紧的压在球面圆顶阀芯上，从而形成一个非常可靠的密封环带，阻止了管道内物料的流动。

三、注意事项

     橡胶密封圈充气压力应保证在0.30～0.60MPa且高于输送压力0.15MPa，气缸工作压力0.45～0.65MPa，使用洁净、干燥、无油压缩空气。

四、安装、使用要点

1、安装前应仔细阅读本说明书，并核对阀门型号、通径及技术参数。

2、严禁装上阀门后施焊法兰，以免损坏阀门密封圈。管道自先预留的阀门安装距离应适应，法兰两边加垫片。

3、两管道中心与阀门通径中心应保持同轴，法兰面应平整，不允许法兰面有较大的偏斜，以保证阀门的夹紧和正常工作。拧紧螺栓应做到均匀对称。

4、该阀门出厂前已做调整和动态试验，气路已经连接完好。

5、该阀门主要易损件为密封圈和阀芯。
